簡易的にリヤの車高を落とす

フロントを下げたついでにリアの車高を落とします。
簡単な方法がmixiのホンダライフ360保存会に書いてあったので、その方法を試してみようと思います。

自分なりに解釈すると

「シャックルの上部をメインで緩め、ジャッキでホーシングを押し上げることで、リーフに荷重を掛ける(リアに荷重がかかっている状態を作り出す)。この時シャックルが固定されていれば車体を上へ押し上げる力になるが、シャックル上部が緩んでいることで、リーフが後方に突き出される。そのことでリーフの位置が上がり、すなわち車高が下がる。」

ということでやってみます。

まずはホーシングにウマをかけます。
IMG_7133
シャックルのボルト(ここを一番緩める)、
IMG_7137
後ろ側ブッシュのボルト、
IMG_7136
そして、前側ブッシュのボルトを緩めます。
IMG_7138
ここで一度ウマを外してリアに荷重を掛けます。ジャッキでリーフスプリングを下から突き上げ、荷重を増したところでボルトを締めます。
IMG_7212
リアを落とす前。
IMG_7131_2
リアを落とした後。ん?変わってない?
IMG_7143_2
比較するとこんな感じです。若干下がっています。
IMG_7154_2
参考に。フロント。およそ5cmのアキ。地面からフェンダーまでの高さ53cm。
IMG_7232
リア。およそ8cmのアキ。地面からフェンダーまでの高さ56cm。
IMG_7231
やっぱりリアの方が落ち方が少ないので、気持ち前傾姿勢になっています。
リアをあと2~3cm落としたいところです。
IMG_7150

リアローダウンの準備

簡易的な方法ではあともう一歩リアが下がらなっかたので、ブロックを入れてリアを下げることにしました。

ブロックを入れる場合、ホーシングとリーフスプリングを固定しているUボルトが純正のものでは長さが足りなくなるので、足の長いUボルトが必要となってきます。ネットで検索したところ「ジムニー」に使われる社外品ロングUボルトが流用できそうです。
IMG_7366

ライフに付いている純正のUボルトは径がM10で、ボルトの芯々の間隔が63mm、長さが95mmといったところです。ジムニーJA11のフロント左用のUボルトが径がM10で、ボルトの芯々が75mm、長さが160mmなので、間隔さえ狭くすればなんとか使えそうと判断。ということで「アウトクラスカーズ」というジムニー専門店で計4本注文。

もうひとつの必要部品であるブロックですが、こちらはアルミフラットバーの厚み25mm、幅50mmという商品がネットで売っていたので、長さを120mmに切ってもらって2個注文しました(楽天の秘密基地というショップで購入)。
IMG_7747

フラットバーに10mmの穴を開けます。なぜ穴を開けるかは後ほど。
IMG_7749

ブロックでローダウン

ブロックを入れる前にフェンダーの高さを測ります(いままで毎回忘れてたけど…)。

簡易ローダウン時点で55.5cm(ん?前回と違うぞ)。
IMG_7752

まずはジャッキアップしてウマを掛けます。
IMG_7754

Uボルトを外します。真ん中のボルトが問題のボルト。
IMG_7755

リアダンパーが接続されているので外します。
IMG_7756

外した部品。
IMG_7757

このパーツがバンプストッパー。ゴムでできています。緩衝材ですね。
IMG_7759

Uボルトを比較すると計算通り12mmほどの差があります。
IMG_7760

ここで近所のホームセンターで万力を借りて間隔を縮めました。
IMG_7763

アルミブロックに穴を開けた理由はこれ。ホーシングからボルト(M8)が突き出ているので、穴を開けて逃げます。このボルトは本来板バネのズレ防止のためにあるようです。
IMG_7767

バネが底をついた時、ホーシングが車体に当たらないようにバンプストッパーが緩衝材の役目をするわけですね。
IMG_7771

しかし、このままだとバンプストッパーがすぐ当たってしまうので、アルミブロックの厚さ分バンプストッパーを短くします。
IMG_7774

カッターで切り取りました。
IMG_7775

ちゃんとパーツを付けられるか試してみます。大丈夫そうです。
IMG_7776

Uボルトをナットで締めていきます。
IMG_7777

取り付け完了!
IMG_7778

反対側から見たところ。
IMG_7779

同じように反対側もブロックを入れます。さてタイヤを付けてウマを外して測ってみます。52.5cmになりました。3cmほど下がったことになります。ん?アルミブロックの厚みは2.5cmのはずなのに……。でも理想的な下がり具合です。
IMG_7782

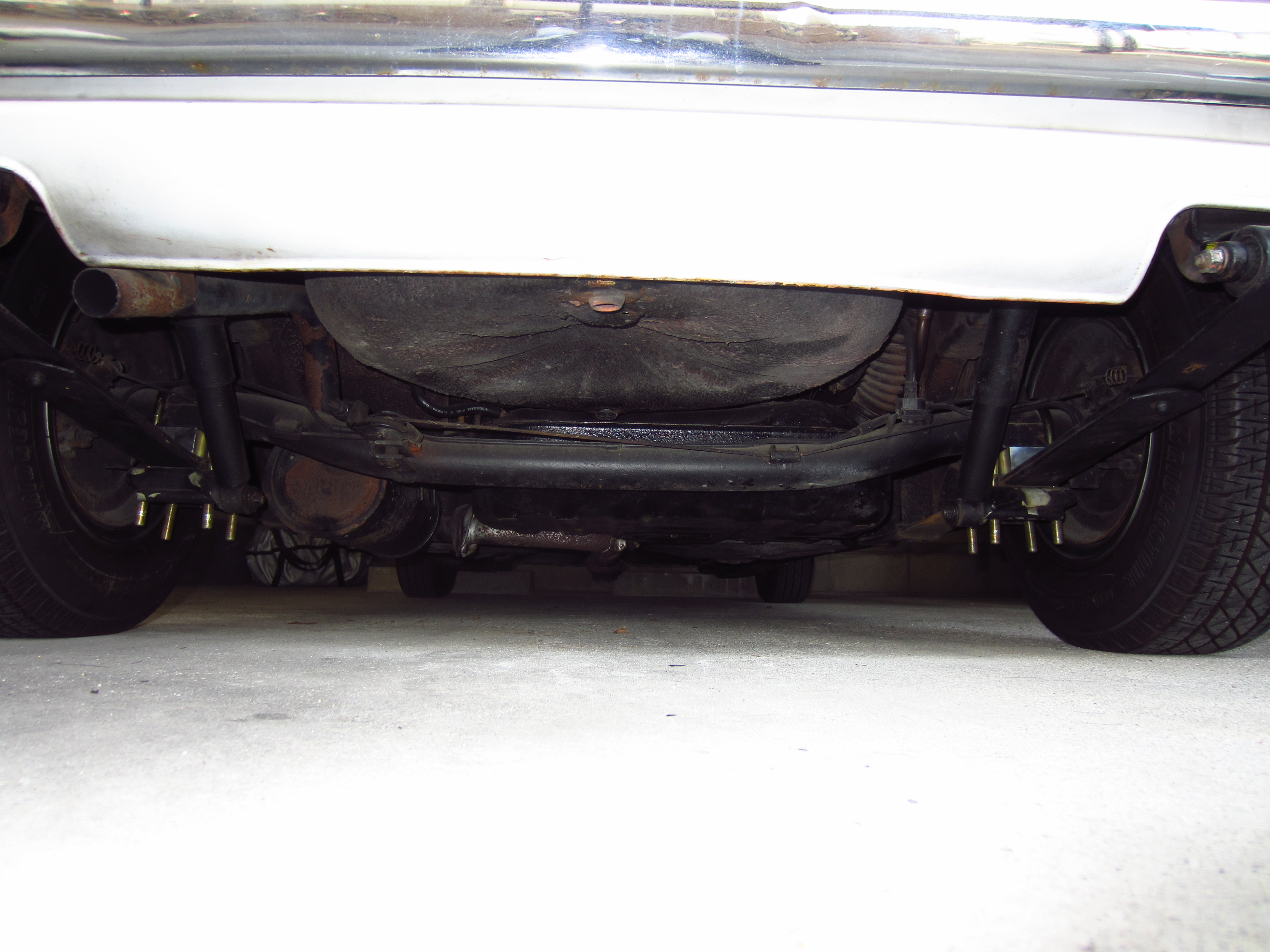

後ろから見るとこんな感じ。
IMG_7785

横からみたところ。ブロックを入れる前は若干フロント下りでしたが、これで平行に近くなりました。
IMG_7788

改造前(簡易ローダウンする前)と改造後(ブロックを入れた後)。比較するとかなりリアが落ちていることが分かります。
IMG_7790_2

とっても良い感じです。
しかし、マッドガードが車止めブロックにヒットします……(泣)。
IMG_7795

久しぶりにライフの写真を撮りました。
